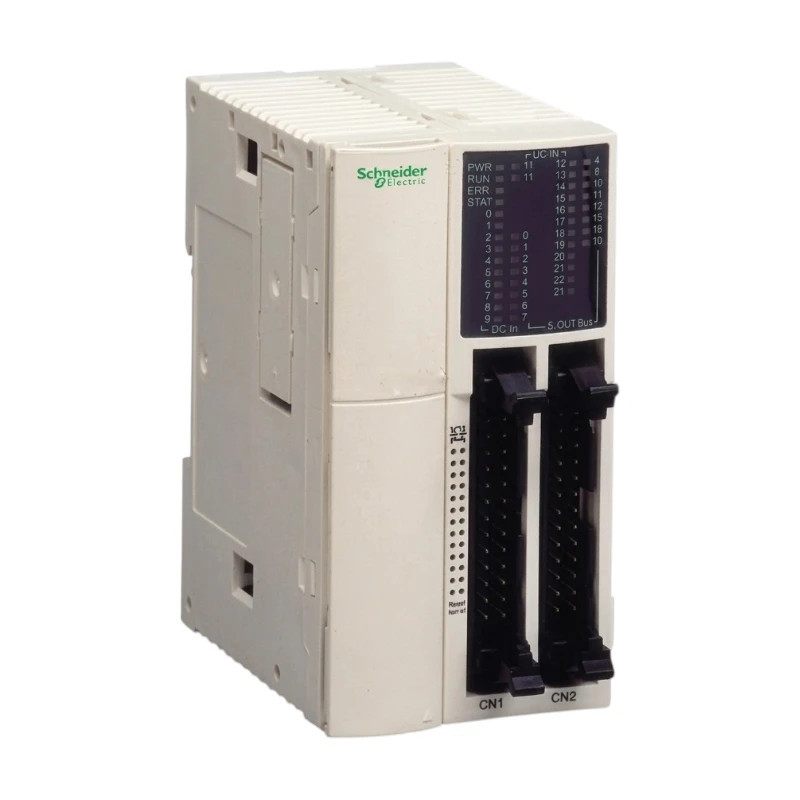

Base Controladora Compacta SCHNEIDER Twido 24 entradas 24VCC / 16S PNP

Base Controladora Compacta SCHNEIDER Twido 24 entradas 24VCC / 16S PNP

Marca: SCHNEIDER
Modelo: TWIDO
Tipo de producto: Base controladora compacta (PLC / CPU principal)
Configuracion de polos: 40 entradas/salidas discretas integradas
. Entrada: 24 canales digitales
. Salida: 16 canales digitales
Tension nominal de alimentacion: 24 V CC
Disipacion de potencia maxima: 14 W

Especificaciones de las entradas:
. Tensión de entrada: 24 V DC
. Tipo de lógica: Programable (Sink o Source / Común negativo o positivo).
. Corriente de entrada: 7 mA (para entradas estándar de la de 0 a 23).
. Frecuencia de filtro: Ajustable por software de 0,5 ms a 12 ms.

Especificaciones de las salidas:
. Tipo de salida: Estado sólido por transistor.
. Lógica de salida: Fuente (Común positivo / salida provee tensión).
. Tensión nominal de salida: 24 V CC
. Corriente máxima por salida: 0,1 A por canal (máxima corriente acumulada de 1,6 A por módulo).
. Aislamiento galvánico: 1500 Vrms durante 1 minuto mediante fotoacoplador entre los circuitos internos de la lógica y los canales de E/S.

Conectividad y Montaje:
. Capacidad de memoria: 3000 instrucciones (Memoria RAM interna con respaldo por batería opcional) o hasta 6000 instrucciones usando cartucho de expansión de memoria EEPROM.
. Puertos de comunicación integrados: 1 puerto serie RS485 físico con conector tipo mini-DIN (Soporta protocolos Modbus RTU/ASCII en modo esclavo, protocolo de programación Twido y modo caracteres/ASCII libre).
. Capacidad de expansión: Admite el acoplamiento directo de hasta 4 módulos de expansión adicionales (digitales, analógicos o de comunicación).
. Reloj en tiempo real (RTC): Integrado de fábrica para funciones basadas en fecha y hora.
. Soporte de montaje: Perfil DIN simétrico de 35 mm (riel DIN) o fijación directa mediante tornillos sobre placa de montaje posterior.
. Tipo de conexión / Bornes: 4 conectores macho tipo HE10 de alta densidad (2 para el bloque de entradas y 2 para el bloque de salidas). Requiere cables con conector HE10 hembra (gama Twido/Modicon).

Esta base controladora compacta representa la CPU principal de alta densidad de la gama Twido de Schneider Electric, orientada a la automatización de maquinaria y procesos industriales medianos. Su diseño optimizado integra un total de 40 entradas y salidas digitales en un cuerpo sumamente compacto. Al utilizar conectores de alta densidad tipo HE10 en lugar de los tradicionales bornes a tornillo, este PLC permite una conexión estructurada ultrarrápida mediante cables preconectados hacia borneras externas de distribución, reduciendo los tiempos de cableado en el tablero eléctrico y minimizando los errores de conexión en planta.
