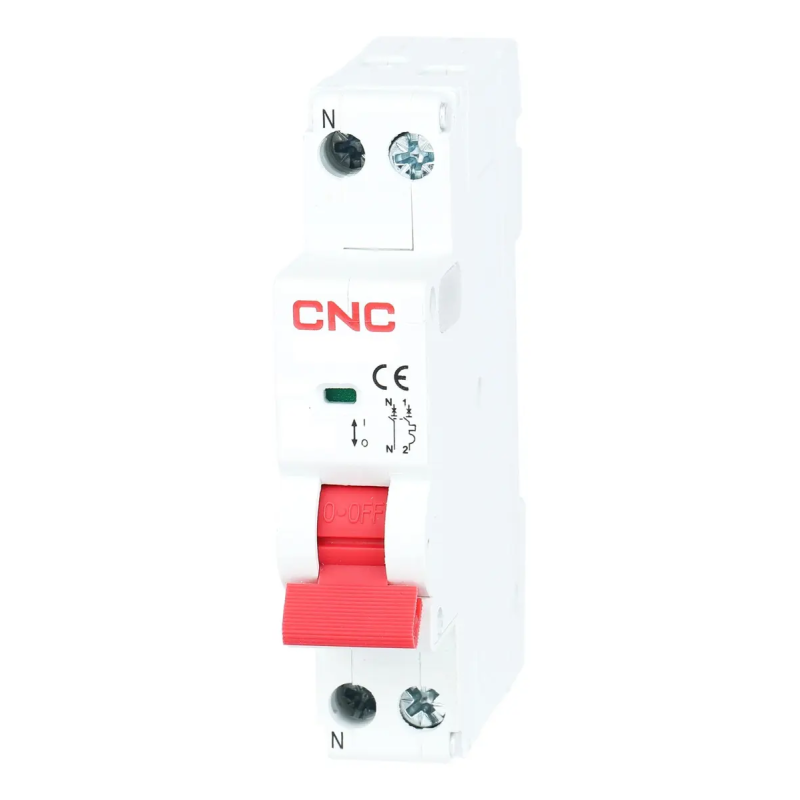

CNC Térmica Unipolar 1x40A+Neutro C40 6KA 400V 50/60Hz

Datos Técnicos según IEC/EN 60898-1:

Marca: CNC Electric.
Modelo: YCB9N-40-1PC40.
Corriente nominal In: 40A.
Polos: 1P + N.
Tensión nominal Ue: 230 V.
Tensión de aislamiento Ui: 500 V.
Frecuencia nominal: 50/60 Hz
Capacidad de corte nominal: 6000 A
Tensión soportada de impulso (1,2/50) Uimp: 4000 V
Tensión de prueba dieléctrica a frecuencia industrial por 1 min: 2 kV
Grado de contaminación: 2
Característica de disparo termo-magnético: C.
Vida eléctrica: 8000 operaciones
Vida mecánica: 20000 operaciones
Grado de protección: IP20
Temperatura de referencia para ajuste del elemento térmico: 30 °C
Temperatura ambiente (promedio diario menor o igual que 35 ºC): -5 ºC a +40 °C
Temperatura de almacenamiento: -25 ºC a +70 °C

Instalación:

Tipo de conexión en terminales: cable o barra colectora tipo pin.
Sección máxima de cable en borne superior/inferior: 16 mm2 (AWG 18-5).
Sección máxima de barra en borne superior/inferior: 10 mm2 (AWG 18-5).
Par de apriete: 2 Nm / 18 in-lbs.
Montaje: sobre riel DIN EN 60715 (35 mm) mediante dispositivo de clip rápido.
Conexión: desde arriba y desde abajo.


Una de sus grandes ventajas prácticas es que integra fase y neutro (1P+N) en un solo módulo, optimizando el espacio en el tablero: en vez de destinar dos módulos (uno para la térmica y otro para el neutro seccionable), el instalador gana lugar para otros circuitos o simplemente arma tableros más compactos y prolijos, algo muy valorado en obras donde el espacio de gabinete es limitado.
