Temperatura máxima
en el conductor en servicio continuo: 90°C.
Temperatura máxima en el
conductor en sobrecarga: 130°C.
Temperatura máxima en el conductor en
cortocircuito: 250°C.
Color: negro.
APLICACIONES:

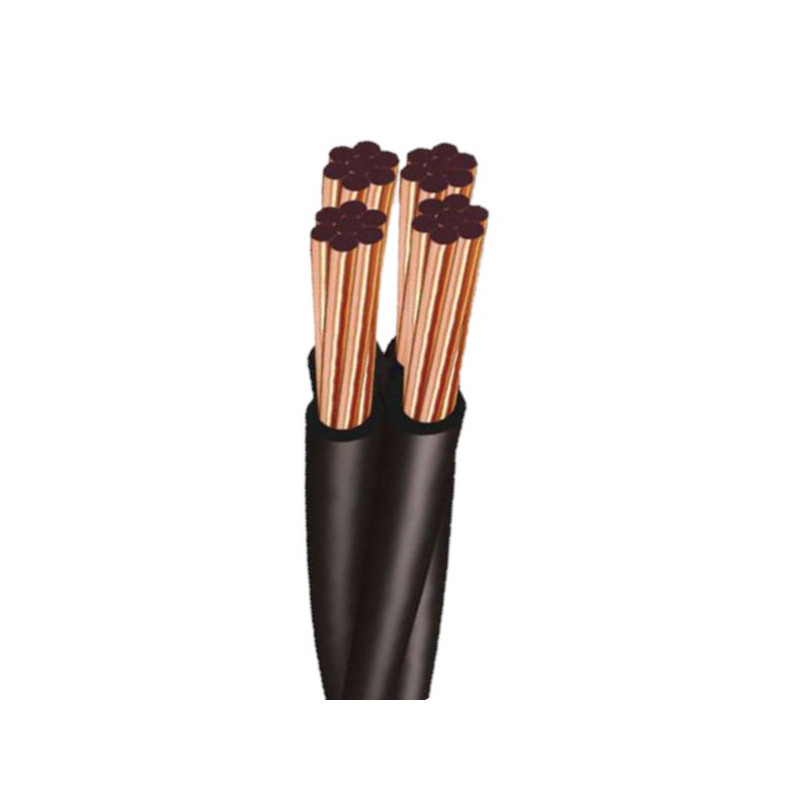

Cables
multipolares preensamblados, con conductores de cobre, aislados en polietileno
reticulado (XLPE) para acometida monofásica y trifásica desde línea de
distribución de energía, en redes con tensión nominal
1,1kV.
CARACTERÍSTICAS MECÁNICAS:
Sección nominal:
4x16mm2.
Temple del conductor: Cu duro
Número de alambres:
7
Diámetro nominal del alambre: 1,70mm.
Espesor del aislante
nominal: 1,2mm.
Diámetro exterior aproximado del conjunto:
19mm.
Masa total aproximada: 700kg/km.
Carga de rotura mínima: 326
daN.
Intensidad de corriente admisible: 75A.
Valores para un
conductor aislado.
Intensidad calculada para una temperatura ambiente de
40°C, expuestos al sol y viento nulo (AEA).
