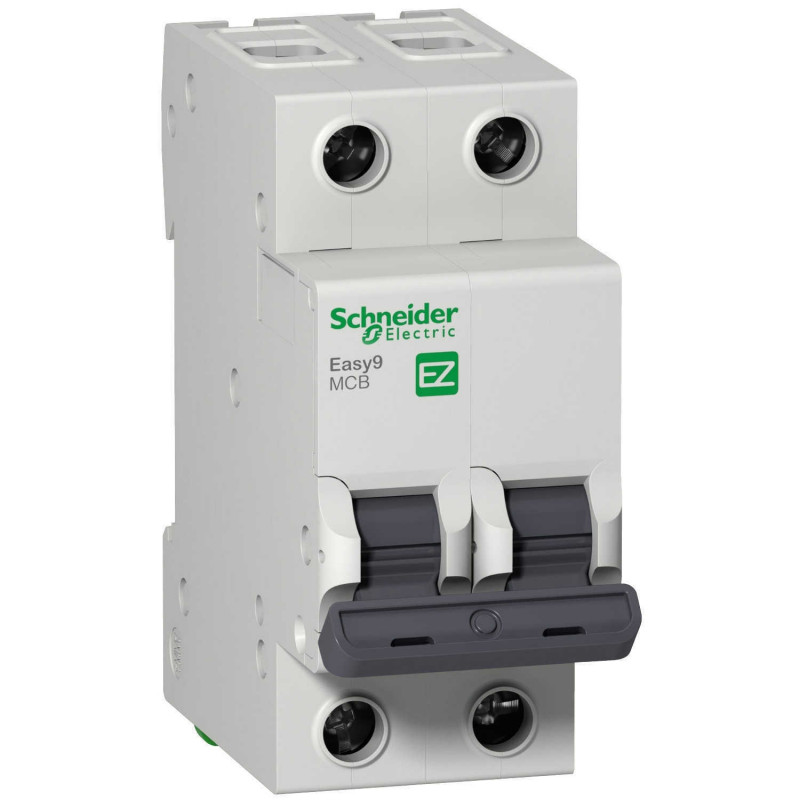

Interruptor termomagnetico - térmica de 20 Amper bipolar de 4.5KA de ruptura. Curva C.
Principal aplicación del dispositivo: Distribución a distancia
Tipo de producto o componente: Disyuntor en miniatura
Modelo de dispositivo: Easy9 MCB
Polos: 1P
Número de polos protegidos: 1
Corriente nominal: 20 A
Tipo de red: CA
Tipo de unidad de control: Térmico-magnético
Código de curva de disparo ins: C
Poder de corte:
4500 A Icn conforme a IEC 60898-1 - 230 V CA 50/60 Hz
4500 A Icn conforme a IEC 60898-1 - 400 V CA 50/60 Hz
Idoneidad para el seccionamiento: Sí conforme a IEC 60898-1

Complementario:
Frecuencia asignada de empleo: 50 Hz
Tensión asignada de empleo: 230 V CA 50 Hz
Límite de enlace magnético: 5...10 x In
[Ics] Poder de corte en servicio:
4.5 kA 100 % x Icn a 230 V CA 50/60 Hz conforme a IEC 60898-1
Tensión asignada de aislamiento: 500 V CA 50/60 Hz conforme a IEC 60898-1
[Uimp] Tensión asignada de resistencia a los choques: 4 kV comparable a IEC 60898-1
Indicación de contacto positivo: Sí
Tipo de control: Palanca de conmutación
Señalizaciones frontales: Sin
Modo de montaje: Clip-on
Soporte de montaje: Carril DIN
Pasos de 9 mm: 2
Endurancia mecánica: 10000 cycles
Endurancia eléctrica: 4000 cycles
Conexiones - terminales:
Terminal tipo túnel, arriba o abajo rígido cable(s) 1...25 mm max
Terminal tipo túnel, arriba o abajo flexible cable(s) 1...16 mm max
Par de apriete: 2 N.m arriba o abajo
Normas: IEC 60898-1
Certificados de producto: GOST-R
Grado de protección IP: IP20 conforme a IEC 60529
Grado de contaminación: 2
Tropicalización: 2
Humedad relativa: 95 % ( -25...60 °C )
Temperatura ambiente de funcionamiento: -25...60 °C
Temperatura ambiente de almacenamiento: -40...85 °C
